ボイラーの構造

2026/4/4

【二級ボイラー技士・構造】自動制御装置と燃焼安全装置（オンオフ・比例・シーケンス制御・インタロック）

結論：ボイラーの「頭脳」と「ブレーキ」を理解しようこれまでの記事で、ボイラーの構造や附属品について学んできました。今回は、それらの装置を自動でコントロールし、危険を未然に防ぐための2つのしくみを学びます。自動制御装置ボイラーの圧力・水位・温度を自動で調整する「頭脳」燃焼安全装置異常時に燃料を遮断して事故を防ぐ「ブレーキ」車に例えると、自動制御装置は「クルーズコントロール（速度を一定に保つ機能）」、燃焼安全装置は「自動ブレーキ（危険を感知して止まる機能）」のようなものです。自動制御装置 ― ボ ...

ボイラーの構造

2026/4/4

【二級ボイラー技士・構造】エコノマイザ・空気予熱器・過熱器

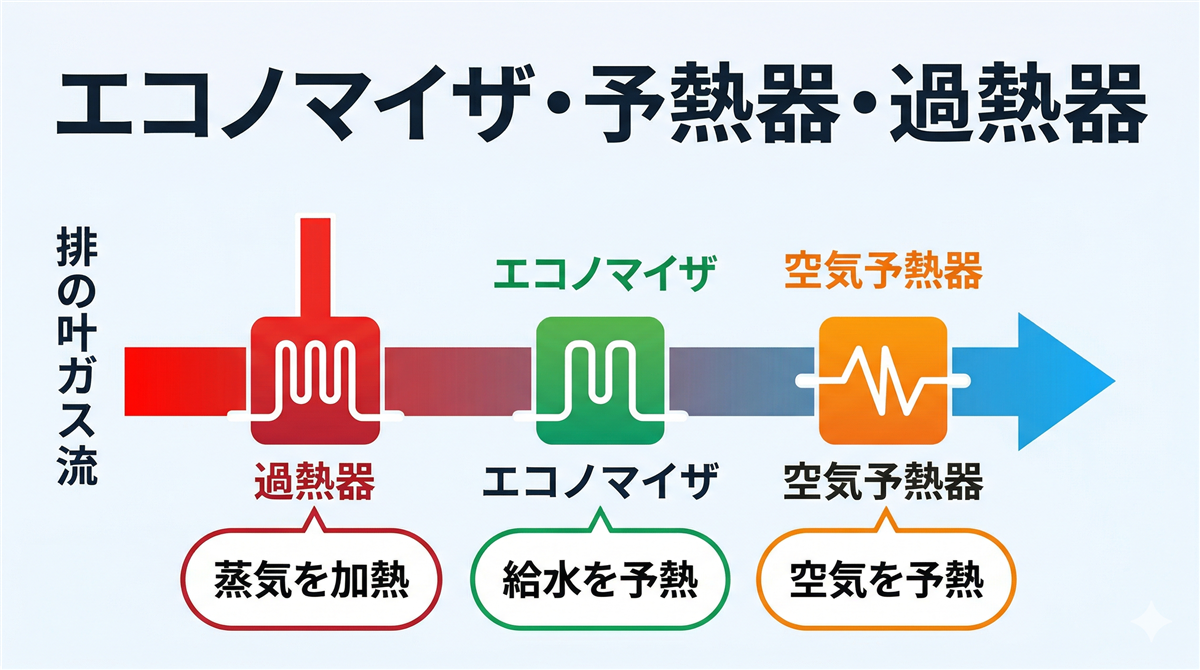

結論：排熱を活かす「3つの熱回収装置」で効率アップボイラーで燃料を燃やすと、大量の排ガス（燃焼ガス）が煙突から出ていきます。この排ガスにはまだたくさんの熱エネルギーが残っています。そのまま捨ててしまうのは、もったいないですよね。そこで、排ガスの余った熱を回収して再利用するために取り付けるのが、今回紹介する3つの装置です。エコノマイザ（節炭器）排ガスの熱で給水を予熱する空気予熱器排ガスの熱で燃焼用空気を予熱する過熱器蒸気をさらに加熱して過熱蒸気を作るエコノマイザと空気予熱器は「排ガスの熱を ...

ボイラーの構造

2026/4/4

【二級ボイラー技士・構造】附属品と附属装置②給水装置・吹出し装置・蒸気トラップ・送気系統装置

結論：ボイラーを動かし続けるための「4つの裏方」を覚えよう前回の記事（「附属品①安全弁・逃がし弁・圧力計・水面測定装置・温度計」）では、ボイラーの異常を監視する「見張り番」たちを学びました。今回は、ボイラーを安全かつ効率よく運転し続けるための4つの裏方装置を紹介します。給水装置ボイラーに水を送り込む吹出し装置ボイラー内の不純物を排出する蒸気トラップ蒸気配管中のドレン（水滴）を排出送気系統装置蒸気を各設備に安全に届けるどれも「地味だけど、これがなければボイラーはまともに動かない」という ...

ボイラーの構造

2026/4/4

【二級ボイラー技士・構造】附属品と附属装置①安全弁・逃がし弁・圧力計・水面測定装置・温度計

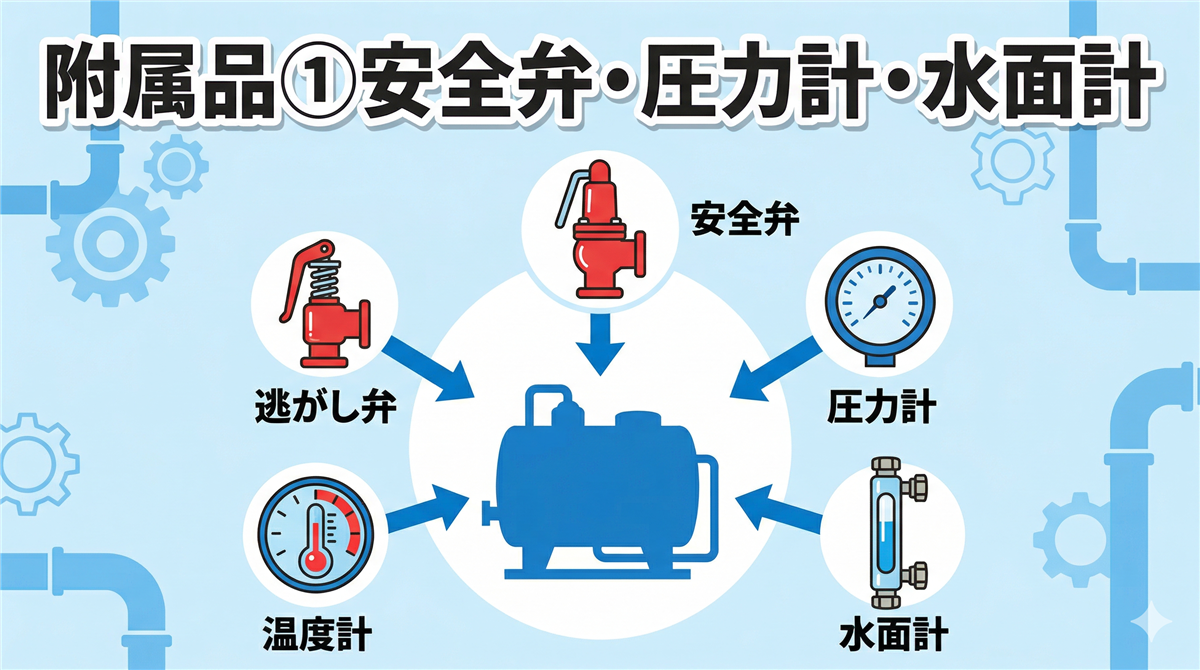

結論：ボイラーの「5つの見張り番」を押さえようボイラーは高温・高圧の蒸気や温水を作る装置です。もし圧力や水位の異常に気づけなければ、爆発や空だきといった大事故につながります。そこで、ボイラーには「異常をいち早く検知し、自動で守る」ための附属品（ふぞくひん）が取り付けられています。今回はそのうち5つの見張り番を紹介します。安全弁圧力が上がりすぎたら蒸気を逃がす逃がし弁温水ボイラー専用の圧力リリーフ圧力計ボイラー内部の圧力を表示する水面測定装置ボイラーの水位を確認する温度計温水・蒸気の ...

ボイラーの構造

2026/4/4

【二級ボイラー技士・構造】ボイラー各部の構造と強度（胴・鏡板・炉筒・管板・ステー・水循環）

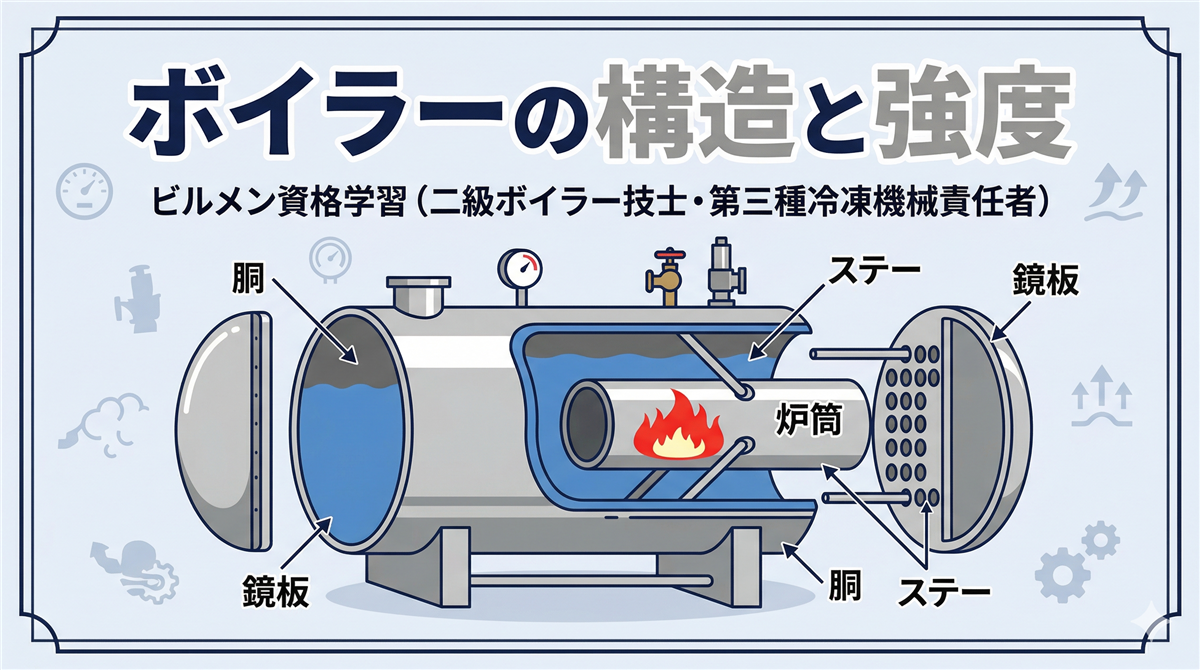

ボイラーの「体」を知ろう！各部品の役割と強さのヒミツボイラーは、水を加熱して蒸気や温水をつくる装置です。内部は非常に高い圧力と温度になるため、それぞれの部品が「なぜその形なのか」「なぜその材質なのか」を理解することが、二級ボイラー技士試験の合格に直結します。この記事では、ボイラーを構成する6つの主要部品（胴・鏡板・炉筒・管板・ステー・水循環）を、身近な例を交えながらわかりやすく解説します。 ※ 熱と蒸気の基礎知識については「熱と蒸気の基礎（熱量・比熱・顕熱・潜熱・飽和蒸気・過熱蒸気）」で解説していま ...

ボイラーの構造

2026/4/4

【二級ボイラー技士・構造】鋳鉄製ボイラー・特殊ボイラー（温水ボイラー・ハートフォード式連結法）

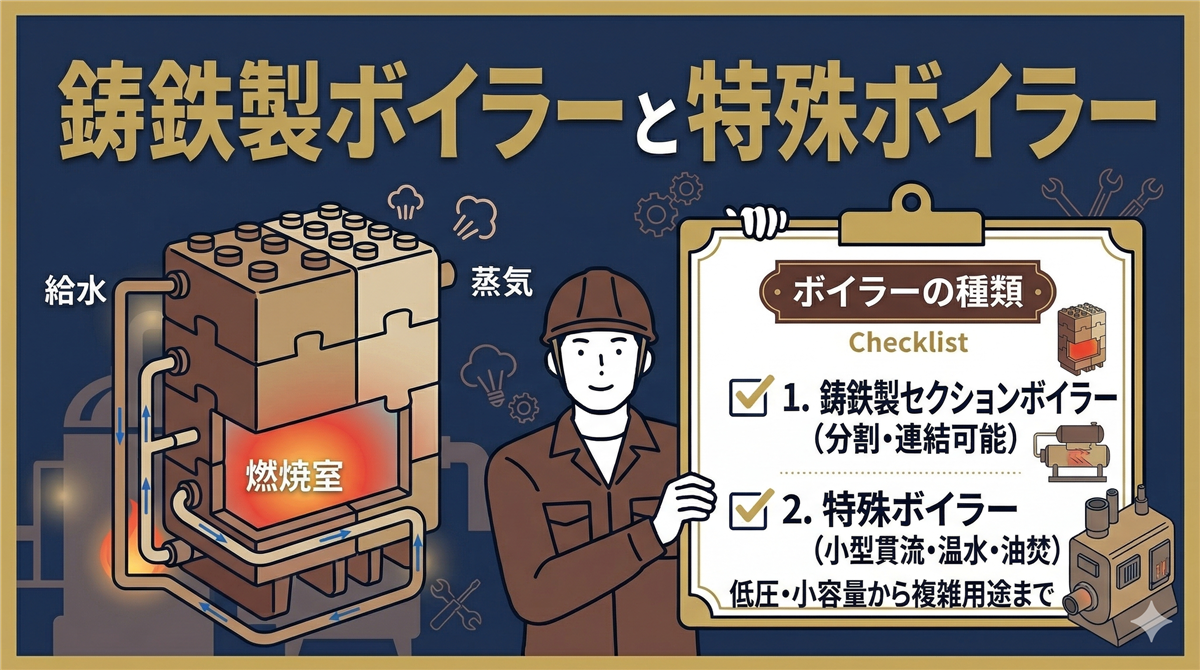

鋳鉄製ボイラー・特殊ボイラーとは？ ─ まず結論からボイラーには、鋼（はがね）で作られたものだけでなく、鋳鉄（ちゅうてつ）という素材で作られたボイラーもあります。鋳鉄製ボイラーは、ブロック（セクション）を組み合わせて作る構造で、腐食（さび）に強く、ビルや学校の暖房・給湯に広く使われています。また、ボイラーの世界には「温水ボイラー」「廃熱ボイラー」など、ちょっと特殊なタイプも存在します。この記事では、二級ボイラー技士の試験でよく出る鋳鉄製ボイラー・温水ボイラー・ハートフォード式連結法・廃熱ボイラーを ...

ボイラーの構造

2026/4/4

【二級ボイラー技士・構造】水管ボイラーの種類と特徴（自然循環・強制循環・貫流ボイラー）

水管ボイラーとは？まずは結論から水管ボイラー（すいかんボイラー）とは、水が管（くだ）の中を通り、管の外側を燃焼ガス（熱い排気）が通る仕組みのボイラーです。一言で言うと、「細い管の中に水を通して、外から火で温める」タイプのボイラーです。水管ボイラーには大きく3つの種類があります。自然循環式温度差で水が自然に回る強制循環式ポンプで水を回す貫流式水を一方通行で蒸気に変えるこの記事では、それぞれの特徴を身近な例や現場のイメージを交えてわかりやすく解説します。なお、水管ボイラーを理解するには「 ...

ボイラーの構造

2026/4/4

【二級ボイラー技士・構造】丸ボイラーの種類と特徴（炉筒煙管・煙管・立てボイラー）

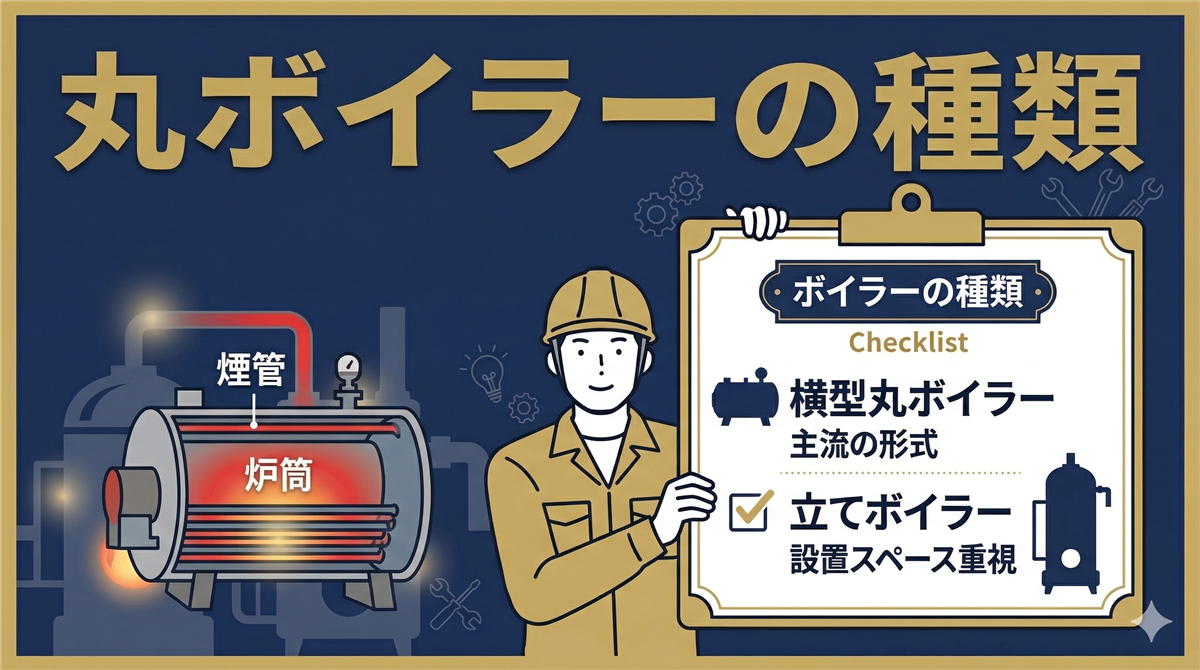

丸ボイラーとは？一言でいうと「大きな円筒形のやかん」丸ボイラーは、太い円筒形の胴（どう）＝シェルの中に水を入れて加熱し、蒸気を作るボイラーです。イメージとしては、巨大なやかんを横に寝かせたような形です。家庭のやかんと同じで、水をたっぷり入れて下から火で温めます。構造がシンプルなので、昔から世界中で使われてきました。丸ボイラーの共通する特徴を整理すると、次のとおりです。特徴内容形状胴（シェル）が円筒形保有水量多い（やかんにたっぷり水を入れるイメージ）構造比較的シンプル蒸気使用量の ...

ボイラーの構造

2026/4/4

【二級ボイラー技士・構造】熱と蒸気の基礎（熱量・比熱・顕熱・潜熱・飽和蒸気・過熱蒸気）ボイラー技士重要単語

結論から言います：熱と蒸気の基礎は、ボイラーの「なぜ？」がわかる土台ですボイラーは、水を加熱して蒸気を作る装置です。「なぜ水が蒸気になるのか」「なぜ圧力が上がると温度が上がるのか」——これらの疑問に答えるのが、熱と蒸気の基礎知識です。この記事では、二級ボイラー技士試験の最初の一歩となる6つのキーワードを、日常の身近な例を使ってわかりやすく解説します。この記事で学べること熱量 — 熱エネルギーの「大きさ」を数字で表す方法比熱 — 物質の「温まりやすさ」を決める値顕熱 — 温度を上げるために使わ ...
